jueves, 23 de junio de 2016

SISTEMAS CRISTALINOS






En cristalografía, cuando se habla de hábitos minerales se refieren a la forma en que los cristales se forman dentro de un mineral específico.





Cómo se definen los sistemas de Cristal?

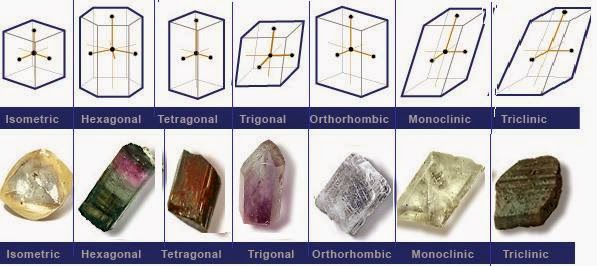

Hay seis sistemas cristalinos.

Todos los minerales forman cristales en uno de estos seis sistemas.
A pesar de que puede haber visto más de seis formas de cristales, son variaciones de uno de estos seis hábitos.





Cada sistema se define por una combinación de tres factores:
Cuántos ejes tiene.
Las longitudes de los ejes.
Los ángulos en los que se encuentran los ejes.

Un eje es una dirección entre los lados.

El más corto es A.
El más largo es C.
Hay un eje B, y a veces un eje D.






El sistema isométrico

El primero y más simple sistema cristalino es el sistema isométrico o cúbico.

Tiene tres ejes, todos los cuales son de la misma longitud.
Los tres ejes en el sistema isométrico todos se cruzan a 90 º entre sí.
Debido a la igualdad de los ejes, los minerales en el sistema cúbico son individualmente de refracción o isotrópico.



El sistema cristalino isométrico tiene tres ejes de la misma longitud que se cruzan en ángulos de 90º.


Los minerales que se forman en el sistema isométrico incluyen todos los granates, diamantes, fluorita, oro, lapislázuli, pirita, plata, sodalita, blenda, y espinela.



Los minerales que se forman en la forma sistema isométrico en una de estas tres formas básicas.



El sistema tetragonal

El sistema tetragonal también tiene tres ejes y cumplen que se encuentran a 90º.

Se diferencia del sistema isométrico en que el eje C es más largo que los ejes A y B, que son de la misma longitud.



El sistema cristalino tetragonal tiene tres ejes. Eje C es más largo que los ejes A y B


Los minerales que se forman en el sistema tetragonal incluyen apofylita, idocrasa,rutilo, scapolita, wulfenita y circón.



Los minerales que se forman en la forma tetragonal sistema en una de estas tres formas básicas.



El sistema ortorrómbico

En este sistema hay tres ejes, todos los cuales están a 90º entre sí.

Sin embargo, todos los ejes son de diferente longitud.



El sistema ortorrómbico tiene tres ejes, cada uno de los cuales es una longitud diferente.

Estos ejes se cruzan en ángulos de 90º.


Los minerales que se forman en el sistema ortorrómbico incluyen andalucita, celestina ,crisoberilo (incluyendo alejandrita), cordierita, iolita, danburita, zoisita, tanzanita, tulita, enstatita, hemimorfita, fibrolita / silimanita, hiperstena, olivino, peridoto, azufre y el topacio.



Los minerales que se forman en la forma ortorrómbica están en una de estas tres formas básicas.



El sistema monoclínico

Los sistemas cristalinos discutidos previamente todos tienen ejes que se unen en 90º.

En el sistema monoclínico, dos de los ejes, A y C, se unen en 90º, pero el eje B no lo hace.
Todos los ejes en el sistema monoclínico son de diferentes longitudes.



Los ejes del sistema monoclínico son todas las longitudes diferentes.

Los ejes A y C se cruzan a 90 °, pero el eje B no lo hace.


Los minerales que se forman en el sistema monoclínico incluyen azurita, brasilianita,crocoíta, datolita, diópsido, jadeíta, lazulita, malaquita, feldespatos de ortoclasa (incluyendo albita y piedra de luna), staurolita, esfena y espodumenio (incluyendo hiddenite y kunzita).



Piedras preciosas que se forman en la forma del sistema monoclínico se encuentran en una de estas tres formas básicas.



El Sistema Triclínico

En el sistema triclínico, todos los ejes son de diferente longitud.

Ninguno de ellos se unen en 90º.



Ninguno de los ejes del sistema triclınico se cruzan a 90º y todas son de diferentes longitudes.


Los minerales que se forman en el sistema triclınico incluyen amblygonita, axinita, cianita, feldespato microclino (incluyendo amazonita y aventurina), plagioclasa feldespato (incluyendo labradorita), rodonita y turquesa.



Piedras preciosas que se forman en la forma del sistema triclınico se ven en una de estas tres formas básicas.



El sistema hexagonal

Los sistemas cristalinos previamente vistos representan todas las variantes de las figuras de cuatro lados con tres ejes.

En el sistema hexagonal, tenemos un eje adicional, que da a los cristales seis lados.
Tres de ellos son iguales en longitud y se encuentran a 60º entre sí.
El eje C o vertical es de 90 º a los ejes más cortos.



El sistema hexagonal tiene cuatro ejes.

Tres son iguales en longitud y se cruzan a 60º.
El eje más largo C o vertical interseca los otros ejes más cortos a 90º.


Los minerales que se forman en el sistema hexagonal incluyen apatita, berilo (incluyendo aguamarina, esmeralda, heliodoro y morganita), tafeita y zincita.



Gemas que se forman en el sistema hexagonal los vemos en una de estas dos formas básicas.



El Subsistema trigonal

Mineralogistas a veces dividen el sistema hexagonal en dos sistemas, el hexagonal y el trigonal, en función de su aspecto externo.

El Corindón, tanto el rubí como el zafiro, a veces se describe como trigonal.
Sin embargo, para los propósitos gemológicos, estas seis categorías son suficientes.





En la mayoría de las guías de gemas aparecerá una lista de los cristales trigonales como hexagonal.
Estos cristales a veces se pueden distinguir de los cristales hexagonales debido a su apariencia.





Gemas Sin Sistema Cristalino

Los materiales amorfos no son minerales.

Por lo tanto, no se forman en cualquiera de estos sistemas de cristal.
Ejemplos de materiales amorfos usados ​​como gemas incluyen ámbar, vidrio (incluida la obsidiana ), marfil, chorro, moldavita, y ópalo.





Algunos materiales utilizados como gemas pueden contener cristales pero no pueden estar a su vez en una categoría de cristales debido a que no tienen una estructura cristalina uniforme.
Estos materiales se denominan policristalinos.




Fernando Gatto
Kaia Joyas Uruguay

EL RECUPERADO DE METALES PRECIOSOS





ENCUARTACIÓN: Proceso para refinación de metales de baja ley, de oro y plata.

Este trabajo debe hacerse con equipo de seguridad para manipular ácidos:

Mascara con filtro para gases,
Guantes,
Campana con extractor, los vapores son tóxicos.





Todo este proceso que doy a continuación es para eliminar todos los elementos y materias que hicieron que el metal bajara de ley.





Primero:
Debemos saber bien el origen de los metales, porque para este procedimiento no debe haber platino, es para recuperar la ley del oro y la plata.

Se funde el metal que tenga el mayor contenido de plata y se hace un lingote que se laminará para después cortarlo con tijeras.

Se funde el metal que tiene alto contenido de oro, y también se hace un lingote para su laminación.







Ya teniendo los metales fundidos se procede a pesar el lingote con contenido de oro, este será el contenido de una parte al que le agregaremos tres partes del metal con alto contenido de plata y fundiremos en estas proporciones todo el metal y lo vaciaremos en una lingotera para después laminarlo super delgado, para después cortarlo en trozos de más o menos cuatro centímetros.

En un vaso de precipitado o matraz pondremos la cantidad suficiente de ácido nítrico puro, que calentaremos con mechero Bunsen, sin llevarlo a ebullición.







Todos estos procesos se deben realizar con mucho cuidado, bajo una campana que evacue los gases, y con las manos protegidas con guantes apropiados para la manipulación de ácidos.






Cuando el ácido ya está caliente, iremos poniendo en su interior las láminas del metal que ya hemos preparado para que el ácido las disuelva.
Esta parte de la operación produce abundantes vapores de color rojo marrón debido a la disolución de la plata y otros metales, quedando el oro convertido en una masa esponjosa de color café.
Cuando el desprendimiento de gases y efervescencia haya cesado, se decanta la solución de nitrato de plata, plata disuelta en ácido nítrico, que se guarda para después proceder a la recuperación del metal contenido en esta solución.





La masa de oro es lavada nuevamente con ácido nítrico hirviente hasta que no desprenda vapores de color rojizo, estos vapores deben ser totalmente blancos lo que nos demuestra que el proceso de limpieza y refinación del oro está listo.
Ahora esta masa la lavamos repetidas veces en agua destilada y para terminar se filtra todo este contenido con papel filtro para después envolverlo todo y ponerlo en un crisol para su fundición, fundición que se hace con bastante bórax.





El oro obtenido por este procedimiento puede alcanzar a las 998 milésimas de finura.





Luego para recuperar la plata que quedó en la solución de nitrato de plata, disolvemos cloruro de sodio a saturación en una cantidad de agua destilada.





Esta solución salada se la echamos al nitrato de plata y éste comenzara a precipitar la plata en forma de cloruro dando la impresión de una leche cortada en un líquido azulado, por el contenido de cobre, se le agrega más agua salada, repetidas veces hasta que ya no haya más precipitación.





El siguiente paso es el enjuague de este cloruro blanco, se enjuaga muchas veces hasta que no se vea trazas de líquido azul, la manera de comprobar si todavía le falta enjuague es agregando unas gotas de amoníaco mientras estamos atentos de que no existe ningún matiz de color azul.





Pasamos el cloruro a un recipiente de boca ancha al que se le añade su mismo volumen de agua acidulada con 10% de ácido sulfúrico y se revuelve.





A continuación le echamos clavos de hierro y lo agitamos con una varilla de vidrio, produciéndose una reacción en la que se forma sulfuro ferroso y ácido clorhídrico dejando que se libere la plata, cambiando la masa precipitada de color blanco a gris oscuro.





Sacamos los clavos de hierro y lavamos y enjuagamos muy bien la plata de color gris con agua destilada, se deja secar para luego mezclar con un poco de bórax y proceder a fundir en un crisol.
La obtención de esta plata es casi pura, también de una muy buena ley, 998 milésimas de finura.





Fernando Gatto
Kaia Joyas Uruguay
