ETCHING EN METALES





Hay 2 formas distintas para lograrlo;
-comprando un liquido (acido) llamado PCB
- Forma cacera siguiendo una receta.




cobre




bronze



Metodo 1:


-se necesita el metal que se va a utilizar, cobre, bronze, plata (sterling silver).

-un diseno impreso, (preferiblemente Blanco y negro, la escala de grises no funciona muy bien)

-sacar una fotocopia del diseno en  papel de transferencia PCB,

-marcador permanente,

-plancha,

-una hoja de papel, guantes (plastico, latex..)

- Cloruro Ferrico   ( se le conoce con distintos nombres PCB etchant en estados unidos, este acido es para grabar circuitos impresos sobre metal)

-un contenedor de plastico, cinta adhesiva, lija (usar una fina como num. 400 por ej.), alcohol

-y un gran trozo de hielo seco (tambien llamado poliestireno o unicel).

opcional: pequeno compresor que arroja aire (como el que ponen en las peceras. esto da resultados mejores y en un tiempo mucho menor.  el proceso suele tomar horas de espera, pero con el compresor puedes ver buenos resultados en un tiempo muchísimo mas corto.







PRECAUCIÓN:
No respirar directamente sobre este tipo de ácido  no lo dejen al alcance de menores.
Mantengan el ácido lejos de metales...No tiren esto por el resumidero! ya que puede dañar las cañerías.

Pasos a seguir...

con una lija limpiamos el metal de impurezas y una vez terminado limpiar con alcohol.

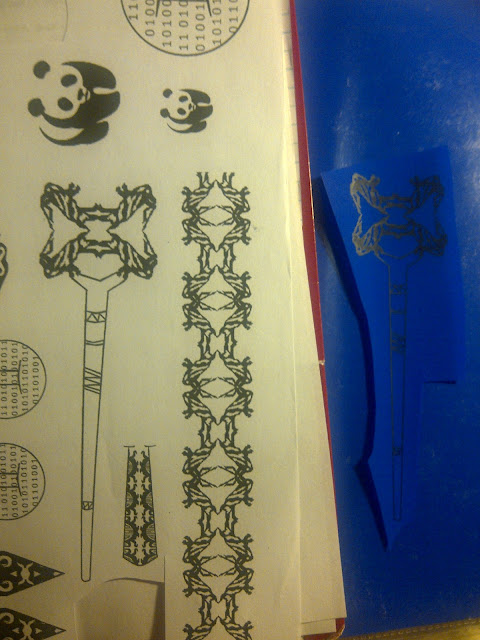

En una hoja PCB (lado derecho) sacamos una Fotocopia del diseño que ya imprimimos previamente en una hoja normal (lado izquierdo).  (se imprime de el lado poroso, donde No esta el plástico) el diseño después debe recortarse

TIP es recomendable tratar de llenar la hoja de diseños para no desperdiciar la hoja PCB.)







-Colocar el diseño sobre el metal (con el lado del plástico hacia arriba).
- poner una hoja en blanco o una tela ligera sobre el metal con el diseño.
-Calentar la plancha a la temperatura mas alta y mover con presión (aprox. de 2 a 5 min.)
-después de 2 minutos puedes usar una herramienta como cuchara por ejemplo para presionar sobre el diseño en círculos (puedes remover la hoja de papel o tela pero NO muevas el diseño del metal aun.
esto es solo unos segundos y después usas la plancha de nuevo.

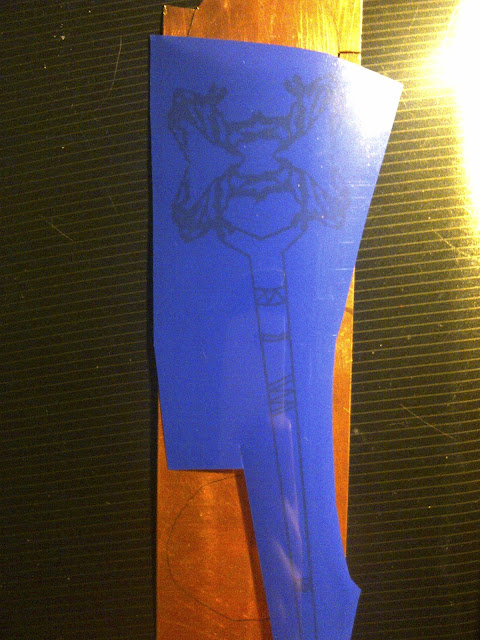

imagen aun sin planchar



Para saber si esta listo quita la hoja o tela y observa el plástico allí te puedes dar una idea en cuanto a lo negro.
Usa la cuchara cuanto creas necesario para pasar bien el diseño y despega desde una orilla cuidadosamente.




una vez planchado así queda el diseño transferido.



- para pequeños defectos que no se traspasaron utiliza el Marcador Permanente y marca las áreas que necesarias.

-Ya listo el metal con el diseño, colocar en el reverso del metal (donde no hay dibujo)
cinta adhesiva asegúrate de cubrir todo, incluso forma un pequeño marco en el otro lado del metal (parte de enfrente) alrededor del dibujo.







Para Finalizar hacemos lo siguiente, les doy dos opciones pero les recomiendo la primera.

opción 1

Hacer un circulo con cinta adhesiva en reversa para pegar un lado al reverso del metal (donde ya hay cinta) y el otro lado al hielo seco (unicel).
de esta manera el hielo seco estará flotando en el ácido junto con el metal y es mas sencillo levantarlo para ver los resultados sin tener que meter la mano
(usar guantes) sobre todo el ácido como en la opción 2.







opcion 2

Sumerge el metal sobre el ácido y en unas horas estará listo.





TIPS

El ácido tiene pequeños pedazos de cobre y no debería desecharse en cualquier lugar.
El ácido puede rehusarse hasta que empieza a tener un tono café, esto indica que ya hay mucho metal diluido en el ácido.

Lavar en agua el metal para detener el proceso del ácido. (si puedes ponlo un rato en un contenedor de plástico con agua)



Close-up Damascus Knife Blade




Método 2

Casero:

con esta formula no necesitamos tantas cosas de la tienda; casi todo lo encuentras en casa.

Materiales:
una pequeña placa de cobre o bronce, una lija y alcohol, un marcador permanente, cinta adhesiva,
una taza de medir y hielo seco y nuestro ácido casero.







Formula para el ácido:
Ácido clorhídrico o ácido Muriático y peróxido de hidrógeno.

Una vez que agregas cobre la solución se va volviendo verde, es decir que hay cobre en la formula y se convirtió en Cloruro de hierro ( la misma que usamos en el método uno).

Nota:
las primeras veces bastara con unos minutos para ver resultados, después irá tardando un poco mas. es posible que tanta fuerza haga que se consuma mucho cobre al principio así que hagan un intento antes de Crear un Buen diseño.







PRECAUCION:

Usar mascarilla al mezclar los ingredientes tienen olores fuertes y No respiren directamente sobre la formula o los líquidos por separado.
-Guarden en un contenedor de plástico su formula y no lo dejen al alcance de menores; y hacerlo en un Área ventilada.
Mantengan el ácido lejos de metales.







pasos a seguir:

Limpiar el metal que vas a usar con una lija y después con alcohol.
Crea un dibujo, un nombre, o diseño con el marcador permanente sobre el metal (como si fuera una hoja de papel)
Cubre toda la parte de atrás del metal ( donde no dibujaste) con cinta adhesiva, rodea los bordes hasta el otro lado creando un pequeño marco alrededor de tu dibujo.


(No sumergir en acido hasta no hacer todo el proceso siguiente)







FORMULA:

Vierte 2 partes de peróxido de hidrógeno sobre un contenedor de plástico (asegurate que NO sea de metal) ahora vierte 1 parte de ácido clorhídrico Vierte despacio y cerca de la orilla del contenedor para evitar una reacción exhotermica.

Arroja un pedazo de cobre a la solución que No sea muy pequeño. se desintegrara en 2 minutos aproximadamente dependiendo del tamaño, una vez desintegrado, ya tienes el hierro que necesita este ácido.







Ahora que la formula esta completa, ya podemos colocar la pieza en la solución. tomando en cuenta el tiempo que tomo que el pedazo de metal se disolviera ay que calcular para sacar el metal a tiempo.
Hagan un intento Antes de poner un buen diseño sobre el ácido.
Sumergir en Agua con bicarbonato de sodio para detener la reacción del ácido. (dejarlo varios minutos de preferencia)







Tip: Puedes utilizar esmalte de uñas en lugar de el marcador permanente. y una plantilla recortada de alguna figura que te guste.
colocar la cinta como en pasos anteriores, meterlo al ácido y esperar.







Fernando Gatto
Kaia Joyas Uruguay
